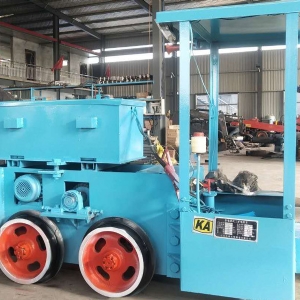

CTY5/6.7.9B

外形特征

    軌距：600

    軸距：850mm  900mm

    曲線半徑：6m   6.5m

    車輪滾動圓直徑：φ520 mm

    齒輪箱距軌道面高度：≥85mm

    外形尺寸(L*W*H)：2920*920(1082、1220)*1550mm

    技術參數

    粘著質量：5t

    牽引力：12.26.KN

    小時制牽引力：7.06KN   7.24KN

    小時制速度：7 km/h

    額定電壓：88V  90V   96V

    蓄電池組容量：330AH   385AH

    牽引電機功率：7.5*2kw

    牽引高度:210mm  320mm

    齒輪傳動比:15.48    15.78  (二級傳動)

    調速方式:斬波調速 變頻調速

    制動方式:機械 電氣
